工业设备专用线对板连接器 高效稳定连接方案

工业设备专用线对板连接器是一种广泛应用于工业自动化、电力控制、智能制造等领域的关键连接元件，主要用于实现设备内部线路与电路板之间的高效、稳定电气连接。随着工业设备复杂度的不断提升，对连接器的性能、可靠性以及安装效率提出了更高的要求。本文将围绕线对板连接器的设计特点、应用场景及其技术优势进行深入探讨，并提供一组典型的技术标准参数，供产品选型与应用参考。

一、线对板连接器的基本结构与设计特点

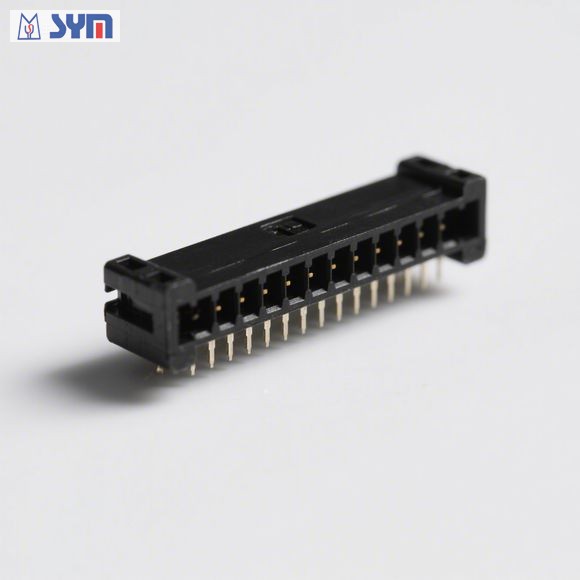

线对板连接器由插头（线端连接器）和插座（板端连接器）两部分组成，通过插拔方式实现线路与电路板之间的快速连接。其核心设计特点包括：

1.紧凑型结构：适应现代工业设备小型化、高密度布局的需求，连接器整体尺寸精巧，节省空间。

2.多芯位设计：支持多路信号或电源同时传输，满足复杂设备的多功能连接需求。

3.防错插结构：设有防误插导向槽或定位键，确保连接时插拔方向正确，避免损坏端子。

4.自锁与防松结构：采用卡扣式或螺丝固定方式，增强连接稳定性，防止因振动导致接触不良。

5.材料与表面处理：端子多采用磷青铜或黄铜，表面镀金或锡，提升导电性与耐腐蚀性。

二、线对板连接器的主要技术优势

1.高可靠性连接：接触电阻低，导通性能优异，确保长期稳定运行。

2.良好的环境适应性：具备抗振动、抗冲击能力，适应工业现场复杂环境。

3.安装便捷：支持快速插拔，减少布线与维护时间，提升设备装配效率。

4.可维护性强：模块化设计便于更换与维护，降低设备停机时间。

5.兼容性强：可适配多种线径与电路板厚度，满足多样化设备需求。

三、典型应用场景

线对板连接器广泛应用于以下工业设备领域：

-工业自动化控制系统：如PLC、HMI、伺服驱动器等。

-电力控制柜：用于继电器、断路器与控制板之间的信号与电源连接。

-智能制造设备：包括机器人、自动装配设备、检测设备等。

-新能源设备：如光伏逆变器、储能系统中的控制与监测模块。

-医疗设备：用于高精度、高稳定性的信号传输场合。

四、未来发展趋势

随着工业4.0与智能制造的深入推进，线对板连接器正朝着以下方向发展：

-高性能化：提升耐温、耐压、耐腐蚀等性能，适应更严苛环境。

-智能化集成：集成传感器、识别芯片等，实现智能识别与状态监控。

-小型化与轻量化：满足设备小型化与便携化趋势。

-环保材料应用：采用无卤素、可回收材料，符合绿色制造要求。

---

技术标准参数：

- 型号命名规则：LBP-XXS-XX

- 额定电流：1A~10A

- 额定电压：50V~250V AC/DC

- 接触电阻：≤20mΩ

- 绝缘电阻：≥1000MΩ

- 耐电压：AC 1000V / 1分钟

- 工作温度范围：-40℃ ~ +105℃

- 存储温度范围：-40℃ ~ +125℃

- 插拔寿命：≥500次

- 端子材质：磷青铜、黄铜

- 端子表面处理：镀金、镀锡

- 绝缘体材质：PA66、LCP、PBT

- 防火等级：UL94 V-0

- 线径适配范围：AWG28~AWG18

- 板厚适配范围：0.8mm~2.0mm

- 接点数量：2P~24P

- 安装方式：直插式、卧式、SMT贴片

- 锁定方式：卡扣式、螺丝固定式

- 防护等级：IP20（常规）、IP50（可选）

- RoHS认证：符合

- 应用标准：IEC 60603、UL 310、GB/T 5095

以上参数可根据具体客户需求进行定制调整，广泛适用于各类工业控制与自动化设备的连接需求。
