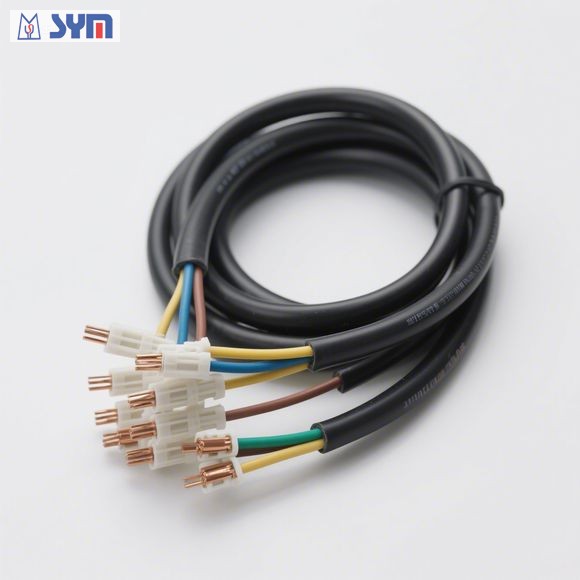

快速安装端子排线组件 适用于机械设备电气连接

适用范围：机械设备电气连接

产品简介：

快速安装端子排线组件是一种专为工业自动化、机械设备电气连接设计的高效、安全、便捷的电气连接解决方案。该组件采用模块化设计，安装快速、拆卸方便，广泛适用于各类工业设备、控制柜、配电系统、自动化生产线等电气连接场景。其优异的导电性能与稳定的机械结构，确保了设备运行的可靠性和安全性。

结构特点：

- 模块化结构设计，便于扩展与维护

- 插拔式连接方式，安装快捷，无需工具

- 高强度阻燃外壳，耐高温、抗老化

- 优质铜合金导体，导电性能优越

- 弹簧夹持结构，确保连接牢固、接触电阻低

- 支持多线径接入，适应性强

技术标准参数：

| 参数名称 | 参数值 |

|----------------------|------------------------------------------------------------------------|

| 产品型号 | TBC-250 / TBC-400 / TBC-630 / TBC-1000 |

| 额定电压 | 250V / 400V / 630V / 1000V |

| 额定电流 | 10A / 16A / 25A / 32A / 40A / 63A |

| 工作温度范围 | -25℃ ~ +120℃ |

| 绝缘材料 | 阻燃PA66，UL94 V-0级 |

| 导体材质 | 铜合金，表面镀锡或镀银 |

| 线径适用范围 | 0.2mm² ~ 2.5mm²（TBC-250）
0.5mm² ~ 4.0mm²（TBC-400）
0.75mm² ~ 6.0mm²（TBC-630）
1.0mm² ~ 10.0mm²（TBC-1000） |

| 安装方式 | DIN导轨安装（35mm） |

| 防护等级 | IP20（可选配IP67防护盖） |

| 接线方向 | 横向 / 垂直 可选 |

| 端子数量 | 2位 / 3位 / 4位 / 6位 / 8位 / 12位 / 16位 / 24位 |

| 认证标准 | CE、UL、RoHS、IEC 60947-1、IEC 60998-1 |

| 机械寿命 | ≥5000次插拔 |

| 电气寿命 | ≥10000次操作 |

| 抗震性能 | 满足IEC 60068-2-6振动测试标准 |

| 耐压测试 | AC 2500V / 1min 无击穿 |

| 接触电阻 | ≤5mΩ |

| 最大扭矩 | 0.5N·m（TBC-250）
0.6N·m（TBC-400）
0.8N·m（TBC-630）
1.0N·m（TBC-1000） |

| 重量（单个） | 15g ~ 80g（根据端子数量不同） |

| 颜色 | 灰色 / 蓝色 / 红色 / 黄色（可根据客户定制） |

| 包装方式 | 散装 / 吸塑盘 / 纸箱 |

| 产地 | 中国 |

适用行业：

- 工业自动化设备

- 机床电气系统

- 包装机械

- 印刷设备

- 输送系统

- 控制柜制造商

- 新能源设备

- 智能楼宇控制系统

优势说明：

1.快速安装：无需使用螺丝刀等工具，插拔式设计，提高安装效率。

2.安全可靠：高绝缘材料与优质导体确保长期稳定运行，避免短路风险。

3.兼容性强：适用于多种线径与设备接口，满足不同应用场景需求。

4.维护便捷：模块化结构便于更换与维护，降低设备停机时间。

5.环保节能：符合RoHS环保标准，无有害物质排放。

6.广泛兼容性：适配主流品牌PLC、HMI、传感器、继电器等设备接口。

使用注意事项：

- 安装前请确认线路无电操作，确保安全。

- 不同电压等级的端子不可混用，避免安全隐患。

- 定期检查端子连接状态，防止松动导致接触不良。

- 存放环境应干燥通风，避免潮湿与腐蚀性气体。

- 非专业人员请勿拆卸或改装产品。

售后服务：

- 产品质保期：12个月

- 提供技术支持与产品选型服务

- 可提供样品测试

- 支持OEM/ODM定制服务

以上参数为标准配置，可根据客户特殊需求进行定制化生产，如线径适配、端子数量、颜色、防护等级等均可按需调整。欢迎来电咨询或发送技术图纸获取详细方案。
