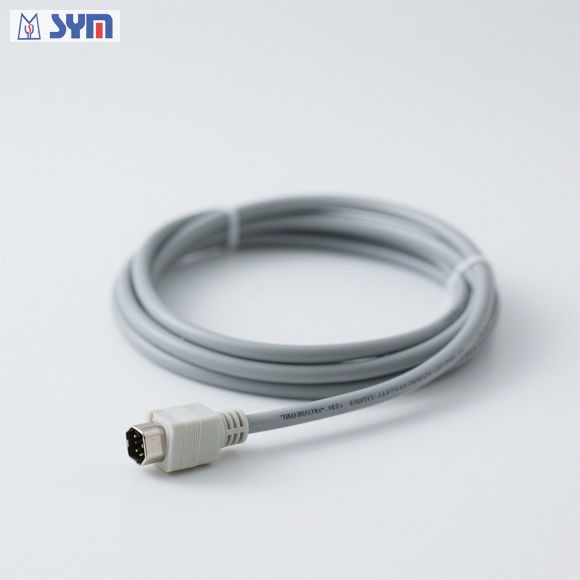

伺服编码器标准线缆 高精度抗干扰电缆连接方案

在现代工业自动化系统中，伺服编码器作为反馈元件，其信号传输的稳定性和精度直接影响到整个系统的控制性能。为满足高精度、高速度、高稳定性场合的应用需求，伺服编码器线缆必须具备优异的抗干扰能力、机械强度和信号传输性能。本文将围绕伺服编码器标准线缆的设计与应用，介绍一种高精度、抗干扰的电缆连接方案。

一、伺服编码器线缆的基本功能

伺服编码器线缆主要用于将编码器采集的位置、速度等信号反馈给伺服驱动器或控制器，实现闭环控制。其主要功能包括：

1. 传输编码器的A/B/Z相脉冲信号；

2. 提供编码器的供电电源；

3. 支持通信协议（如EnDat、BiSS、SSI等）的数据传输；

4. 提供屏蔽保护，防止电磁干扰影响信号质量。

二、高精度抗干扰电缆设计方案

1. 导体材料与结构设计

为确保信号传输的稳定性，线缆导体采用高纯度无氧铜（OFC），具有良好的导电性能和柔韧性。导体结构采用多股细铜丝绞合方式，增强电缆的弯曲寿命和抗疲劳性能。

2. 绝缘材料与屏蔽层设计

绝缘层采用高密度聚乙烯（HDPE）或氟塑料（FEP），具有优异的介电性能和耐温性能。屏蔽层采用双层结构，内层为铝箔屏蔽，外层为编织铜网，有效抑制电磁干扰（EMI）和射频干扰（RFI）。

3. 电缆护套材料

护套材料选用高耐磨、耐油、耐腐蚀的聚氨酯（PU）或PVC材料，适用于各种工业环境，具备良好的抗拉、抗压和耐磨性能。

三、连接器选型与接口定义

伺服编码器线缆通常配备专用连接器，如M12、M8、HRS4H-S-DC5V等工业级连接器，具备IP65以上的防护等级。接口定义根据编码器类型和通信协议进行定制，确保兼容性和信号完整性。

四、典型技术参数

以下是伺服编码器标准线缆的典型技术参数，适用于高精度抗干扰连接方案：

- 导体材质：高纯度无氧铜（OFC）

- 导体结构：多股细铜丝绞合（如7×0.1mm）

- 绝缘材料：高密度聚乙烯（HDPE）或氟塑料（FEP）

- 屏蔽结构：铝箔+编织铜网双重屏蔽

- 护套材料：聚氨酯（PU）或PVC

- 工作温度范围：-40℃～+105℃

- 额定电压：300V AC / 500V DC

- 传输频率：可达10MHz以上

- 特性阻抗：100Ω±15%

- 信号类型：A/B/Z相脉冲信号、电源、编码器通信信号（EnDat、BiSS、SSI等）

- 连接器类型：M12公母头、M8、HRS4H等

- 防护等级：IP65/IP67

- 线芯数量：4芯、6芯、8芯、10芯等

- 线缆外径：4.0mm～8.0mm（可根据需求定制）

- 弯曲寿命：>10万次（动态）

- 抗拉强度：≥80N

- 阻燃等级：符合UL VW-1或IEC 60332-1

- 适用编码器品牌：安川、松下、三菱、欧姆龙、台达、汇川等主流品牌

五、应用场景

伺服编码器标准线缆广泛应用于以下工业自动化领域：

- 数控机床（CNC）

- 机器人控制系统

- 自动化生产线

- 包装机械

- 印刷机械

- 半导体制造设备

- 医疗设备

- 精密检测仪器

六、安装与维护建议

1. 安装时应避免电缆过度弯曲或受到机械应力；

2. 确保连接器插拔顺畅，避免带电插拔；

3. 定期检查电缆外观和连接器状态；

4. 在强电磁干扰环境中，建议采用金属导管或隔离措施；

5. 线缆布线应远离动力线，避免平行铺设；

6. 使用前应确认线缆与设备的接口匹配和通信协议一致。

七、结语

随着工业自动化水平的不断提高，伺服编码器对信号传输的精度和稳定性要求也日益提升。采用高精度抗干扰电缆连接方案，不仅能有效提升系统的控制精度和运行稳定性，还能延长设备使用寿命，降低维护成本。因此，在伺服控制系统设计中，合理选择和使用伺服编码器标准线缆，是保障系统性能的重要环节。
