屏蔽型机内连接线 抗干扰工业通信线缆

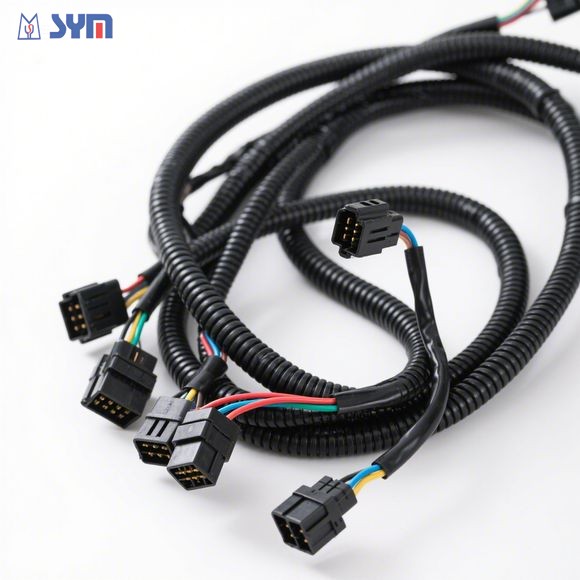

屏蔽型机内连接线：抗干扰工业通信线缆

在现代工业自动化系统中，通信线缆作为连接设备、传输数据的关键组件，其性能直接影响系统的稳定性与可靠性。随着工业环境的复杂化和电磁干扰的加剧，屏蔽型机内连接线因其优异的抗干扰能力，成为工业通信领域的重要选择。

# 一、屏蔽型机内连接线的定义与结构

屏蔽型机内连接线是一种专门用于设备内部或设备之间短距离通信的线缆，其核心特点是具备电磁屏蔽层，能够有效抑制外部电磁干扰（EMI）和内部信号串扰。该类线缆广泛应用于PLC控制柜、工业机器人、传感器、执行器、变频器等设备之间的信号连接。

典型的屏蔽型机内连接线结构包括：

-导体：通常采用多股细铜丝绞合结构，提高柔韧性和抗疲劳性能。

-绝缘层：使用高密度聚乙烯（HDPE）、聚氯乙烯（PVC）或低烟无卤材料（LSZH），确保电气性能和安全性。

-屏蔽层：常见为铝箔+编织网双层屏蔽结构，提供全方位电磁防护。

-外护套：采用耐磨、耐油、耐腐蚀的PVC或TPE材料，适应复杂工业环境。

# 二、抗干扰性能优势

在工业现场，各种电机、变频器、高压设备等都会产生强烈的电磁干扰，影响通信信号的稳定性和完整性。屏蔽型机内连接线通过以下设计实现优异的抗干扰性能：

-双层屏蔽结构：铝箔屏蔽可有效阻挡高频干扰，编织网屏蔽则对低频干扰具有良好的抑制作用。

-低电容设计：减少信号传输过程中的延迟和失真。

-高屏蔽覆盖率：一般可达85%以上，确保屏蔽效能达到工业标准。

-接地处理：通过屏蔽层与接地点的连接，将干扰电流导入大地，保护通信信号不受影响。

# 三、应用场景

屏蔽型机内连接线适用于多种工业通信协议和接口，包括：

-现场总线通信：如PROFIBUS、PROFINET、CAN、DeviceNet等。

-工业以太网连接：用于PLC、HMI、交换机等设备间的高速数据传输。

-传感器与执行器连接：在自动化产线中保障控制信号的准确传输。

-机器人系统内部布线：满足高柔性、高移动性的布线需求。

# 四、选型与安装注意事项

在选择和安装屏蔽型机内连接线时，需注意以下几点：

1.匹配通信协议与接口：根据设备接口类型（如RJ45、M12、D-sub等）选择对应线缆。

2.线缆规格与长度：根据传输速率和距离要求选择合适的线规（如AWG24、AWG22等）和长度。

3.屏蔽层接地：确保屏蔽层单端或双端正确接地，避免形成地环路干扰。

4.弯曲半径控制：避免过度弯曲导致内部导体断裂或屏蔽层损坏。

5.环境适应性：根据现场温度、湿度、油污、腐蚀等情况选择合适材质的护套。

# 五、发展趋势

随着工业4.0和智能制造的推进，对通信线缆的要求越来越高。屏蔽型机内连接线正朝着以下几个方向发展：

-更高传输速率：支持千兆以太网及更高带宽需求。

-更轻更柔：适应机器人和柔性生产线的移动布线需求。

-环保与安全：采用低烟无卤、阻燃环保材料，符合RoHS、REACH等国际标准。

-智能化管理：集成智能识别与状态监测功能，便于线缆维护和故障排查。

---

技术标准参数

"产品名称": "屏蔽型机内连接线",

"类型": "工业通信线缆",

"导体材质": "多股细铜丝",

"导体规格": "AWG24/7、AWG22/7、AWG20/7",

"绝缘材料": "高密度聚乙烯(HDPE)、PVC、LSZH",

"屏蔽结构": "铝箔+镀锡铜网编织",

"屏蔽覆盖率": "≥85%",

"护套材料": "PVC、TPE、LSZH",

"额定电压": "300V/500V",

"工作温度范围": "-30℃ ~ +80℃",

"最小弯曲半径": "10×外径",

"阻燃等级": "符合IEC 60332-1",

"耐油性": "符合EN 50290-2-22",

"抗拉强度": "≥50N",

"适用通信协议": "PROFIBUS、PROFINET、CAN、DeviceNet、Ethernet/IP",

"接口类型": "RJ45、M12、D-sub、USB、Mini USB",

"传输速率": "最高1000Mbps",

"颜色": "黑色、灰色、蓝色（可定制）",

"长度规格": "0.5m、1m、2m、3m、5m、10m（可定制）",

"认证标准": "CE、UL、RoHS、REACH",

"应用场景": "PLC控制柜、工业机器人、传感器、执行器、变频器、自动化产线"
