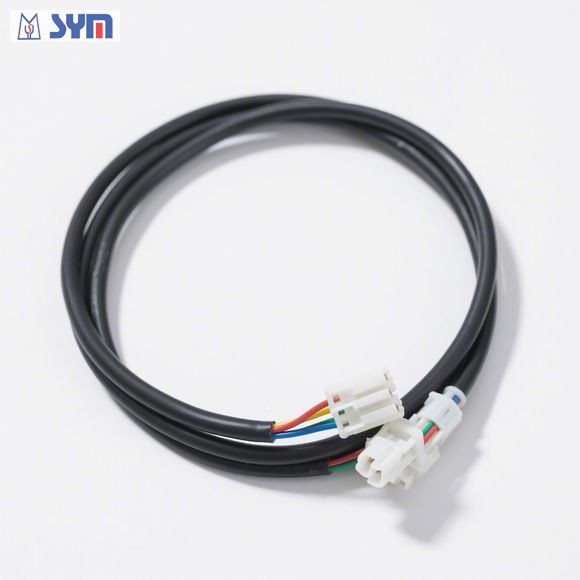

工业用磁环屏蔽线 高强度耐用型连接器线缆组件

导磁环屏蔽线是一种广泛应用于工业自动化、通信设备、医疗仪器及电力电子等领域的高性能线缆组件。其核心优势在于具备良好的电磁干扰（EMI）抑制能力，能够在复杂电磁环境中保障信号传输的稳定性与可靠性。高强度耐用型连接器线缆组件则进一步提升了线缆的机械强度与使用寿命，适用于频繁插拔、震动或恶劣环境下的使用需求。

磁环屏蔽线的基本结构包括：内部导体、绝缘层、屏蔽层、外护套及磁环组件。其中，磁环通常采用铁氧体材料制成，具有高磁导率和低损耗特性，能够有效吸收高频干扰信号，防止电磁波向外辐射或侵入线路。屏蔽层一般采用铜网编织或铝箔包裹结构，实现对电磁干扰的双重屏蔽效果，确保信号完整性。

高强度耐用型连接器线缆组件在结构设计上更加注重机械性能。连接器部分采用高强度工程塑料或金属外壳，具备良好的抗拉、抗压、抗弯折能力。接触件通常采用磷青铜或铍铜材料，表面镀金或镀银，以保证良好的导电性和耐腐蚀性。线缆与连接器之间的压接工艺采用自动化设备完成，确保每一根线缆的电气连接稳定可靠。

在实际应用中，磁环屏蔽线广泛用于PLC控制柜、伺服电机、变频器、工业机器人、通信基站等设备之间的连接。其优异的抗干扰能力能够有效提升设备运行的稳定性，降低故障率，延长设备使用寿命。

以下是该类型线缆组件的一组典型技术标准参数：

产品名称：工业用磁环屏蔽线 高强度耐用型连接器线缆组件

线缆类型：多芯屏蔽电缆

导体材料：无氧铜（OFC）

导体规格：0.14mm² / 0.25mm² / 0.34mm² / 0.5mm²（可选）

绝缘材料：聚乙烯（PE） / 交联聚乙烯（XLPE）

绝缘厚度：0.2mm / 0.3mm（根据导体规格调整）

屏蔽结构：铝箔+铜网编织双层屏蔽

屏蔽覆盖率：≥90%

磁环材料：锰锌铁氧体（MnZn）

磁环内径：5mm / 8mm / 10mm（可选）

磁环数量：1~3个（根据线缆长度及干扰等级配置）

外护套材料：阻燃PVC / TPU / PE

外护套颜色：黑色 / 灰色 / 蓝色（可定制）

外护套厚度：0.6mm~1.2mm（根据线缆规格调整）

线缆外径：2.5mm~8.0mm（根据芯数与规格变化）

线芯数量：2芯 / 3芯 / 4芯 / 6芯 / 8芯 / 12芯（可定制）

额定电压：300V / 500V / 600V（根据绝缘材料配置）

工作温度范围：-40℃ ~ +105℃

弯曲寿命：≥10万次（依据UL标准测试）

耐油性：符合ISO 1817标准

耐腐蚀性：通过盐雾测试72小时无锈蚀

防火等级：UL VW-1 / FT-1 / 阻燃等级V0

连接器类型：RJ45 / USB / HDMI / DB9 / M12 / M8 / 圆形连接器 / 客户定制

连接器外壳材料：PA66 / PBT / 铝合金 / 不锈钢

连接器接触材料：磷青铜 / 铍铜

连接器接触镀层：金（Au）/ 银（Ag）/ 锡（Sn）

插拔寿命：≥5000次

防护等级：IP65 / IP67（根据连接器类型）

适用标准：UL 20276 / UL 2464 / IEC 62282 / GB/T 5023 / GB/T 12706

测试标准：导通测试 / 绝缘电阻测试 / 耐压测试 / 屏蔽效能测试

绝缘电阻：≥100MΩ·km

耐压测试：1500V AC / 1分钟无击穿

传输速率：最高支持1Gbps / 10Gbps（根据线芯结构）

应用领域：工业自动化 / 通信设备 / 医疗器械 / 伺服电机 / 智能制造 / 电力电子

包装方式：标准长度切割 / 定制长度 / 轴装 / 盒装

存储环境：干燥通风，温度-20℃~+60℃，相对湿度≤80%

保质期：5年（正常存储条件下）

安装方式：固定敷设 / 可移动敷设（根据线缆结构）

线缆标识：激光打印 / 油墨印刷，内容包括规格、长度、批次号等

环保标准：RoHS / REACH / 无卤素（Halogen Free）

可选配件：防水帽 / 固线器 / 护套延长管 / 接地线夹

定制服务：支持线缆长度、颜色、接口类型、线芯配置等个性化定制

以上参数可根据客户具体需求进行调整，适用于工业自动化系统、智能控制设备、精密仪器仪表、通信基站、新能源汽车等领域。产品具备优异的屏蔽性能、机械强度与环境适应性，是现代工业中不可或缺的关键连接组件。
